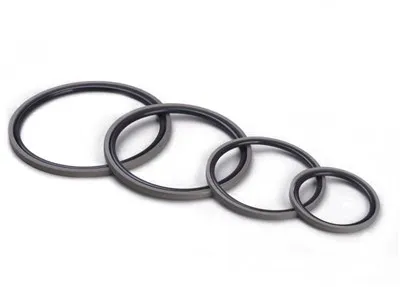

Základný princíp hydraulických piestových tesnení
Hydraulické piestové tesnenieje kľúčovou súčasťou hydraulických systémov a jeho pracovný princíp je založený na kombinácii mechaniky tekutín a vedy o materiáloch. Keď hydraulický olej tlačí piest, aby sa pohyboval pod tlakom systému, tesniaci prvok tvorí dynamické alebo statické tesniace rozhranie pevným kontaktom s vnútornou stenou piestovej tyče alebo valca, čím zabráni uniknutiu vysokotlakového oleja z medzery.
Moderné hydraulické tesnenia zvyčajne prijímajú kombinovaný dizajn pozostávajúci z troch častí: primárne tesnenie, sekundárne tesnenie a prachový krúžok. Hlavné tesnenie nesie hlavné tlakové zaťaženie a zabraňuje uniknutiu vysokotlakového oleja zo systému; Sekundárne tesnenie slúži ako záložná bariéra na zabezpečenie sekundárnej ochrany v prípade zlyhania primárneho tesnenia; Prachové tesnenia bránia vonkajším znečisťujúcim látkam vniknúť do systému a predĺžiť servisnú životnosť tuleňov.
Kontaktný tlak vytvorený medzi tesnením a povrchom kovu je rozhodujúcim faktorom pre tesniaci účinok. Tento tlak musí byť väčší ako prevádzkový tlak systému, aby sa zabezpečilo efektívne utesnenie. Zároveň konštrukcia tesniacej pery zaisťuje, že čím vyšší je tlak systému, tým väčšia je kompresná sila tesniaceho prvku na kovovom povrchu, čím sa vytvorí samo -sprísňujúci účinok tesnenia.
Výkonné charakteristiky hydraulických piestových tesnení
1. Materiálové charakteristiky
Vysoko kvalitnýhydraulické piestové tesneniasa zvyčajne vyrábajú z materiálov, ako je polyuretán (PU), nitrilová guma (NBR), fluórbber (FKM) atď. Polyuretán má vynikajúci odpor opotrebovania a vytláčajúci odpor, vďaka čomu je vhodný pre vysokotlakové aplikácie; Nitril Gumber má dobrú kompatibilitu s ropou a hospodárstvo; Fluororubber vykazuje vynikajúcu vysokú teplotnú odolnosť a chemickú stabilitu.
Výber materiálu by mal brať do úvahy faktory, ako je typ pracovného média, teplotný rozsah a tlak v systéme. Napríklad hydraulické olejové systémy fosfátového esteru musia používať fluórbberové tesnenia, pretože v takýchto tekutinách sa v takýchto tekutinách rozširuje a zlyhá guma nitrilu.
2. Mechanické vlastnosti
Moderné hydraulické tesnenia musia vydržať tlaky systému až 70 mPa pri zachovaní stabilného tesnenia. Vynikajúci tesniaci dizajn si môže udržiavať elasticitu v širokom teplotnom rozsahu (-40 stupňa C až +200 Stupeň c), čím sa zabráni zlyhaniu tesnenia spôsobeného zmenami teploty.
Charakteristiky trenia sú ďalším kľúčovým ukazovateľom. Ideálne tesnenie by malo poskytnúť dostatočnú tesniacu silu pri udržiavaní nízkeho koeficientu dynamického trenia (zvyčajne 0,01-0.15), zníženie odporu piestov a zlepšenie účinnosti systému.
3. Výkon trvanlivosti
Životnosť hydraulických tesnení sa zvyčajne meria prevádzkou najazdených kilometrov alebo pracovných hodín a vysokokvalitné výrobky môžu dosiahnuť viac ako 5 000 hodín za štandardných prevádzkových podmienok. Medzi hlavné faktory ovplyvňujúce životnosť patrí:
Drsnosť povrchu: Hodnota RA sa zvyčajne riadi medzi 0,1-0,4 μm
Úroveň znečistenia systému: ISO 4406 Štandardné 18/16/13 alebo lepšie
Pracovná teplota: Za každé zvýšenie 10 stupňov C sa životnosť klesá približne o 50%
Kolísanie tlaku: Časté tlakové otrasy môžu urýchliť únavu tesnenia
Aplikačné polia hydraulických piestových tesnení
1. Stavebné stroje
V stavebných strojoch, ako sú rýpadlá a nakladače,hydraulické piestové tesneniasú vystavené extrémnym pracovným podmienkam. Ako príklad, ktorý vezme valcový valc na vedro rýpadla, musí sa utesnenie vyrovnať s častými tlakovými otrasmi (až 35 MPa), veľké množstvo znečistenia prachu a zmeny teploty z -30 stupňov C na +80 C. Kombinácia polyuretánovej hlavnej tesnenia a špeciálne navrhnutého návrhu prachového krúžku zaisťuje spoľahlivú prevádzku ropného cylenu v pracovných podmienkach Harsh.
2. Priemyselný hydraulický systém
Priemyselné vybavenie, ako sú obrábacie náradie a stroje na vyliečenie, vyžadujú mimoriadne vysokú presnosť hydraulických tesnení. Tesniaci systém servo hydraulického valca musí regulovať únik v priebehu niekoľkých kvapiek za minútu a zároveň zabezpečiť presnosť pohybu μm. Tento typ aplikácie často používa kompozitné materiály s nízkym trením na utesnenie v kombinácii s presnými opracovanými kovovými povrchmi (RA menšie alebo rovné 0,2 μm).
3. Aerospace
Utesnenie leteckých ovládačov čelí jedinečným výzvam: extrémne široký teplotný rozsah (-54 stupňa C až +135 C), nízkotlakové prostredie a prísne hmotnostné obmedzenia. Fluororubber a polytetrafluóretylénové kompozitné tesnenie je bežné riešenie, ktoré môže spĺňať požiadavky na výkon a zároveň znižuje hmotnosť systému.
4. Oceánske inžinierstvo
Hydraulický systém v prostredí morskej vody vyžaduje, aby tesnenia mali špeciálny odpor korózie. Kombinácia super duplexnej piestovej tyče z nehrdzavejúcej ocele a tesnenia fluórbberu môže účinne odolať korózii morskej vody a zabezpečiť spoľahlivosť systému v hlbokomorských vysokotlakových prostrediach.
Trendy v technologickom rozvoji
1. Inteligentná technológia tesnenia
Nová generácia inteligentných tesniacich integrovaných mikro senzorov môže v reálnom čase monitorovať stav tesnenia, trenie, teplotu a ďalšie parametre. Táto technológia môže predpovedať zlyhanie tesnenia, dosiahnuť preventívnu údržbu a je obzvlášť vhodná pre kritické vybavenie, ako sú napríklad systémy tónu veternej turbíny.
2. Materiály šetrné k životnému prostrediu
Pri utiahnutí environmentálnych predpisov sa vyvíjajú biologicky odbúrateľné tesniace materiály. Obnoviteľný gumový gumy založené na rastlinnom oleji a samonosných materiáloch bez prísad sa v súčasnosti skúma hotspoty.
3. Technológia povrchovej úpravy
Pokročilé technológie povrchovej úpravy, ako je laserová mikrotexturácia a diamant-podobný uhlíkový povlak (DLC), môžu významne znížiť koeficient trenia (až 50% alebo viac) a predĺžiť utesňujúcu životnosť. Tieto technológie sa začali aplikovať na vysoko presné hydraulické servopohéty.
4. Aplikácia simulačnej technológie
Pokrok výpočtovej dynamiky tekutín (CFD) a analýzy konečných prvkov (FEA) zvýšili presnosť dizajnu tuleňov. Simuláciou je možné optimalizovať tvar tesniaceho peru, predpovedať vzory opotrebenia a vývojový cyklus sa môže výrazne skrátiť.
Návrhy výberu a údržby
Správny výber tesnení by mal zvážiť tieto faktory:
Pracovný tlak systému (vrchol a trvalý tlak)
Stredný typ a teplotný rozsah
Rýchlosť pohybu a frekvencia
Úroveň znečistenia životného prostredia
Očakávaná životnosť zariadenia
Kľúčové body údržby a údržby zahŕňajú:
Pravidelne kontrolujte povrchový stav piestovej tyče
Monitorujte čistotu oleja (odporúčaná úroveň NAS 8 alebo lepšia)
Venujte pozornosť neobvyklému zvýšeniu hluku alebo teploty
Použite špecializované nástroje na inštaláciu tesnení a vyhnite sa poškodeniu
Uložte náhradné tesnenia v chladnom a suchom prostredí
zhrnúť
Hocihydraulické piestové tesneniasú malé komponenty, sú rozhodujúce pre spoľahlivosť a efektívnosť celého systému. S rozvojom vedy o materiáloch a výrobnej technológii sú moderné tesniace výrobky schopné splniť stále náročnejšie pracovné podmienky a poskytovať odolné a spoľahlivé tesniace roztoky pre rôzne hydraulické vybavenie.
Ak chcete ďalej porozumieť hydraulickým piestovým tesneniam, obráťte sa navanessa@kintowe.comVitajte priateľov z domu av zahraničí, aby konzultovali a komunikovali!
