Tesnenia tyče sú kľúčovými komponentmi v hydraulických systémoch, ktoré zohrávajú zásadnú úlohu pri predchádzaní úniku tekutín, udržiavaní tlaku a zabezpečovaní efektívnej prevádzky rôznych strojov. Ako dodávateľ tesnení tyčí som bol z prvej ruky svedkom širokého spektra aplikácií a výhod týchto tesnení. Avšak, ako každá mechanická súčiastka, aj tesnenia tyče majú svoje obmedzenia. Pochopenie týchto obmedzení je nevyhnutné pre koncových používateľov aj inžinierov, aby mohli robiť informované rozhodnutia pri výbere a používaní tesnení tyče.
Obmedzenia súvisiace s materiálom
Jedno z hlavných obmedzení tesnení tyčí súvisí s materiálmi, z ktorých sú vyrobené. Bežné materiály pre tesnenia tyče zahŕňajú gumu, polyuretán a PTFE (polytetrafluóretylén), pričom každý má svoj vlastný súbor výhod a nevýhod.
Gumové tesnenia, ako je nitrilový kaučuk (NBR), sú široko používané kvôli ich dobrej odolnosti voči oleju a relatívne nízkej cene. Majú však obmedzenú teplotnú odolnosť. Napríklad tesnenia z NBR majú zvyčajne maximálnu prevádzkovú teplotu okolo 100 - 120 °C. Pri vysokoteplotných aplikáciách môže guma stvrdnúť, prasknúť alebo stratiť svoju elasticitu, čo vedie k zlyhaniu tesnenia a úniku kvapaliny. To obmedzuje ich použitie v prostrediach, kde hydraulický systém vytvára značné množstvo tepla, ako napríklad v ťažkých stavebných zariadeniach pracujúcich v extrémnych podmienkach.

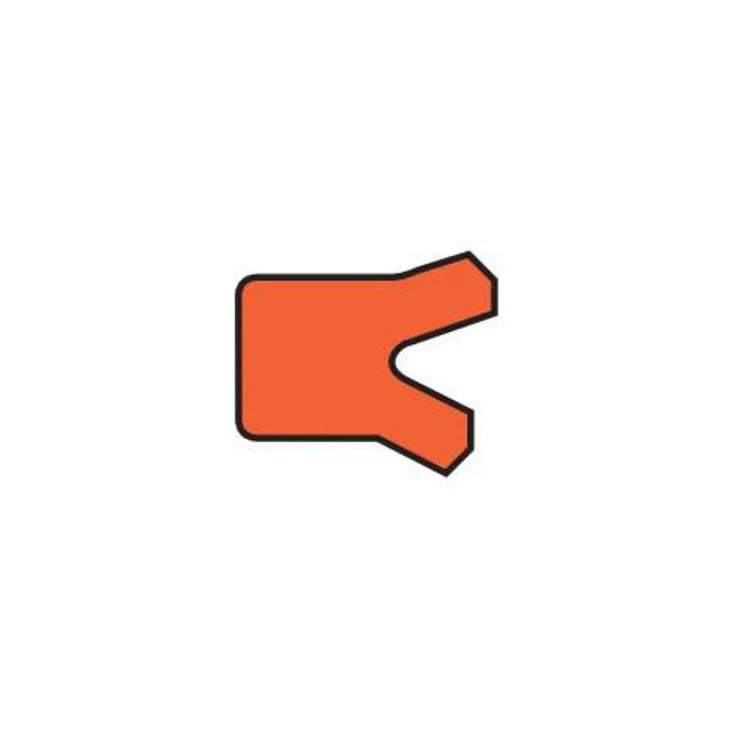

Polyuretánové tesnenia ponúkajú vynikajúcu odolnosť proti opotrebovaniu a vysokotlakové schopnosti. Bežne sa používajú v náročných aplikáciách, ako naprPolyuretánové tesnenia s jedným perom. Polyuretán je však citlivý na hydrolýzu, najmä v prítomnosti vody a vysokých teplôt. Keď je polyuretán vystavený vlhkosti, môže sa chemicky rozpadnúť, čo má za následok stratu mechanických vlastností a zníženie výkonu tesnenia. Vďaka tomu sú menej vhodné pre aplikácie, kde môže byť hydraulická kvapalina kontaminovaná vodou alebo v prostrediach s vysokou vlhkosťou.
PTFE tesnenia sú známe svojim nízkym koeficientom trenia a vynikajúcou chemickou odolnosťou. Vydržia široké spektrum teplôt a agresívnych chemikálií. PTFE je však relatívne mäkký materiál, čo znamená, že má nízku odolnosť proti vytláčaniu. V podmienkach vysokého tlaku môže byť PTFE tesnenie vytlačené do medzery medzi tyčou a puzdrom, čo vedie k poškodeniu vytláčaním a zlyhaniu tesnenia. Toto obmedzenie obmedzuje ich použitie vo vysokotlakových hydraulických systémoch bez riadnej podpory alebo podporných krúžkov.
Obmedzenia súvisiace s dizajnom
Konštrukcia tesnení tyčí tiež predstavuje určité obmedzenia. Jedným bežným dizajnom je tesnenie s jedným perom, ktoré je jednoduché a nákladovo efektívne. Avšak tesnenia s jedným okrajom nemusia poskytovať dostatočný tesniaci výkon v aplikáciách, kde dochádza k výrazným výkyvom tlaku alebo vysokorýchlostným pohybom tyče. Jediný pysk sa nemusí dostatočne rýchlo prispôsobiť zmenám tlaku alebo pohybu, čo vedie k dočasnému úniku.
Na druhej strane tesnenia s viacerými okrajmi ponúkajú lepší tesniaci výkon v dynamických podmienkach. Sú však zložitejšie v dizajne a výrobe, čo zvyšuje ich náklady. Viacnásobné pysky môžu navyše vytvárať vyššie trenie o tyč, čo vedie k zvýšenej spotrebe energie a opotrebovaniu povrchu tyče. To môže byť nevýhodou v aplikáciách, kde sú dôležitými faktormi energetická účinnosť a životnosť tyče.
Ďalšie konštrukčné obmedzenie súvisí s profilom tesnenia. Niektoré profily tesnení sú optimalizované pre špecifické prevádzkové podmienky, ako sú nízkotlakové alebo vysokorýchlostné aplikácie. Napríklad profil tesnenia navrhnutý pre nízkotlakové aplikácie nemusí byť schopný odolať vysokotlakovým podmienkam bez úpravy. To znamená, že používatelia musia starostlivo vybrať vhodný profil tesnenia na základe špecifických požiadaviek ich hydraulického systému a nemusí vždy existovať univerzálne riešenie.
Environmentálne obmedzenia
Tesnenia tyčí sú často vystavené rôznym environmentálnym faktorom, ktoré môžu ovplyvniť ich výkon. Znečistenie je hlavným problémom hydraulických systémov. Častice ako špina, piesok a kovové hobliny sa môžu dostať do systému a poškodiť povrch tesnenia. Tieto častice môžu pôsobiť ako abrazíva, opotrebovávať materiál tesnenia a spôsobiť, že stratí svoju tesniacu schopnosť. V niektorých priemyselných prostrediach, ako je ťažba alebo dobývanie, môže byť úroveň kontaminácie extrémne vysoká, čo sťažuje zachovanie integrity tesnení tyčí.
Problémom môže byť aj kolísanie teploty. Okrem vyššie uvedených teplotných obmedzení súvisiacich s materiálom môžu rýchle zmeny teploty spôsobiť tepelnú rozťažnosť a kontrakciu tesnenia a okolitých komponentov. To môže viesť k zmenám uloženia a výkonu tesnenia. Napríklad, ak je tesnenie inštalované pri relatívne nízkej teplote a potom je systém vystavený náhlemu zvýšeniu teploty, tesnenie sa môže roztiahnuť a vytvárať nadmerné trenie proti tyči, alebo nemusí byť schopné udržať správne tesnenie v dôsledku zmien vo vôli medzi tesnením a tyčou.
Negatívny vplyv na tesnenie tyčí môže mať aj vlhkosť a korozívne látky v prostredí. Ako už bolo uvedené, polyuretánové tesnenia sú citlivé na hydrolýzu v prítomnosti vody. Navyše, niektoré gumené materiály môžu byť korodované určitými chemikáliami, ako sú kyseliny alebo zásady. V námorných aplikáciách alebo aplikáciách chemického spracovania, kde je prostredie vysoko korozívne, sú potrebné špeciálne tesnenia so zvýšenou chemickou odolnosťou, ktoré však môžu mať svoje vlastné obmedzenia, ako sú vyššie náklady alebo znížené mechanické vlastnosti.
Obmedzenia špecifické pre aplikáciu
Rôzne aplikácie kladú rôzne požiadavky na tesnenia tyče a so špecifickým použitím sú spojené obmedzenia. Vo vysokorýchlostných aplikáciách, ako napríklad v niektorých automobilových alebo leteckých hydraulických systémoch, musia byť tesnenia tyče schopné odolať rýchlym pohybom tyče bez nadmerného opotrebovania alebo netesností. Vysokorýchlostný pohyb však môže vytvárať veľké množstvo tepla a trenia, čo môže urýchliť degradáciu materiálu tesnenia. Prevádzka pri vysokej rýchlosti môže tiež spôsobiť kavitáciu v hydraulickej kvapaline, ktorá môže poškodiť povrch tesnenia.
Vo vysokotlakových aplikáciách, ako sú hydraulické lisy alebo hlbokomorské ponorné zariadenia, musia byť tesnenia schopné odolať extrémne vysokým tlakom bez vytláčania alebo zlyhania. Ako už bolo spomenuté, niektoré materiály nemusia mať dostatočnú odolnosť proti vytláčaniu a môžu byť potrebné špeciálne konštrukčné prvky, ako sú podporné krúžky. Tieto dodatočné komponenty však môžu zvýšiť zložitosť a náklady systému.
V aplikáciách s oscilačnými tyčami, kde sa tyč pohybuje tam a späť, sa tesnenie musí prispôsobiť meniacemu sa smeru pohybu. Opakované ohýbanie tesnenia môže časom spôsobiť únavu a praskanie, najmä ak materiál tesnenia nie je dostatočne pružný alebo ak konštrukcia nie je optimalizovaná pre oscilačný pohyb.
Riešenie obmedzení
Napriek týmto obmedzeniam existujú spôsoby, ako zmierniť ich vplyv. Čo sa týka obmedzení súvisiacich s materiálom, prebiehajúci výskum a vývoj sú zamerané na zlepšenie vlastností materiálov tesnení. Vyvíjajú sa napríklad nové formulácie kaučuku a polyuretánu, aby sa zvýšila ich teplotná odolnosť, odolnosť proti hydrolýze a ďalšie výkonnostné charakteristiky.
Pokiaľ ide o dizajn, na optimalizáciu profilov tesnení a geometrie sa používajú pokročilé techniky simulácie a modelovania. To umožňuje vývoj tesnení, ktoré sa dokážu lepšie prispôsobiť rôznym prevádzkovým podmienkam, ako sú kolísanie tlaku a vysokorýchlostné pohyby. Okrem toho použitie kompozitných materiálov alebo hybridných dizajnov môže kombinovať výhody rôznych materiálov, aby sa prekonali niektoré z obmedzení.
Na riešenie environmentálnych obmedzení je možné do hydraulických systémov nainštalovať vhodné filtračné systémy, aby sa znížila kontaminácia. Na udržanie stabilnej prevádzkovej teploty možno použiť opatrenia na reguláciu teploty, ako sú chladiace systémy. V korozívnom prostredí môžu byť na tesnenia nanesené ochranné nátery alebo bariérové vrstvy, aby sa zvýšila ich chemická odolnosť.
Pre špecifické obmedzenia aplikácie je možné vyvinúť prispôsobené riešenia. To môže zahŕňať úzku spoluprácu so zákazníkmi s cieľom pochopiť ich špecifické požiadavky a navrhnúť tesnenia, ktoré sú prispôsobené ich potrebám. Napríklad vo vysokorýchlostných aplikáciách je možné použiť tesnenia s materiálmi s nízkym trením a optimalizovanými geometriami na zníženie tvorby tepla a opotrebovania.

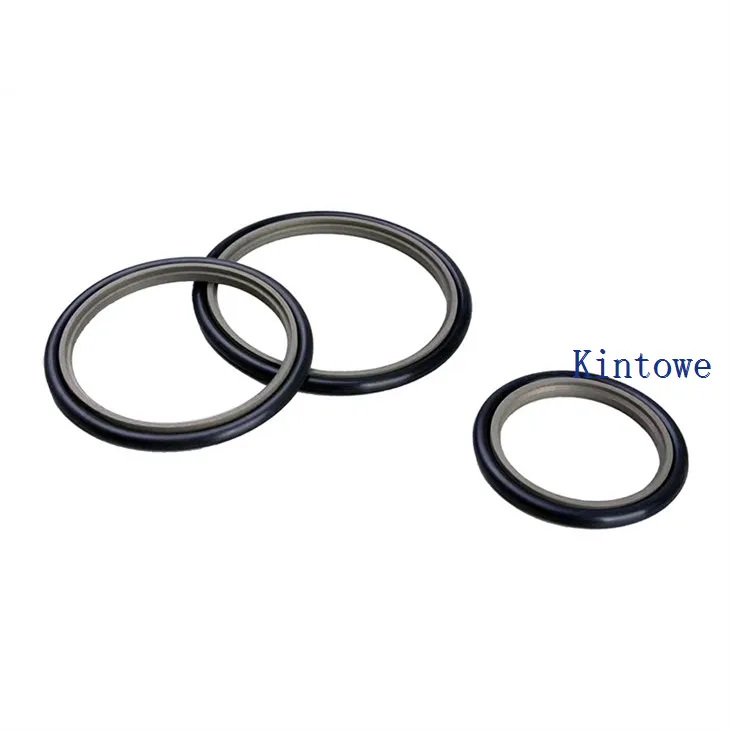

Ako dodávateľ tesnení tyčí chápeme dôležitosť týchto obmedzení a sme odhodlaní poskytovať našim zákazníkom najlepšie možné riešenia. Ponúkame široký sortiment tesnení tyčí, vrStupňové tesnenia tyčeaHydraulické tesnenia tyčena splnenie rôznych požiadaviek na aplikáciu. Náš tím odborníkov je vždy k dispozícii, aby vám poskytol technickú podporu a poradenstvo pri výbere a inštalácii tesnenia.
Ak čelíte problémom s tesnením tyčí vo vašich hydraulických systémoch alebo hľadáte vysokokvalitné tesnenia tyče pre svoje nové projekty, odporúčame vám kontaktovať nás pre podrobnú diskusiu. Dokážeme spoločne nájsť najvhodnejšie riešenia na prekonanie obmedzení a zabezpečenie spoľahlivej prevádzky vášho zariadenia.
Referencie
- Campbell, JF (2006). Príručka technológie tesnenia. Elsevier.
- Gumbleton, MJ (2001). Hydraulické tesnenia. Elsevier Butterworth - Heinemann.
- Ocvirk, FW, Young, CH a Lewis, WR (1966). Základy mazania tekutým filmom. John Wiley & Sons.
